Waveguide Bend Assemblies

Waveguide Bends

Phase 2 Microwave has extensive tooling available for swept bends in a variety of sizes as
standard and can design new tooling to meet customer requirements.

Assemblies with our proprietry Machined from solid Waveguide, designed to be better than
1.05 VSWR, with zero internal radius are also available.

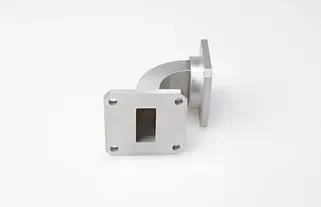

                         A2Zoom 17 08 Alroy Microwave 010 TIF               A2Zoom 21 08 Alroy Microwave 055 TIF









Bend Assemblies
Waveguide
Size		 Recommended
Frequency
Range (GHz)		 Maximum
VSWR		 Bend
Plane		 Bend Type
Swept/Machined		 Dimension
'X'		 Dimension
'Y'		 3D Model
Download
 WG10 2.60-3.95   1.05  E Specify
on RFQ		 Specify
on RFQ 		 Specify
on RFQ 		  PDF
 WG10 2.60-3.95   1.05 H  Specify
on RFQ		  Specify
on RFQ		  Specify
on RFQ		 PDF
WG11A  3.30-4.90    1.05  E Specify
on RFQ		  Specify
on RFQ		  Specify
on RFQ		 PDF
 WG11A  3.30-4.90   1.05  H Specify
on RFQ		  Specify
on RFQ		  Specify
on RFQ		 PDF
 WG12  3.95-5.85   1.05  E Specify
on RFQ		  Specify
on RFQ		 Specify
on RFQ 		  PDF
WG12   3.95-5.85   1.05  H Specify
on RFQ		 Specify
on RFQ		 Specify
on RFQ 		  PDF
WG13  4.90-7.05    1.05  E Specify
on RFQ		  Specify
on RFQ		  Specify
on RFQ		 PDF
 WG13 4.90-7.05    1.05  H Specify
on RFQ		  Specify
on RFQ		  Specify
on RFQ		 PDF
 WG14 5.85-8.20   1.05   E Specify
on RFQ		  Specify
on RFQ		  Specify
on RFQ		  PDF
 WG14  5.85-8.20  1.05   H Specify
on RFQ		  Specify
on RFQ		  Specify
on RFQ		  PDF
WG15   7.05-10  1.05 E  Specify
on RFQ		 Specify
on RFQ 		  Specify
on RFQ		 PDF
WG15 7.05-10  1.05 H Specify
on RFQ		 Specify
on RFQ 		 Specify
on RFQ 		 PDF
WG16  8.20-12.40    1.05  E Specify
on RFQ		 Specify
on RFQ 		 Specify
on RFQ 		  PDF
WG16  8.20-12.40    1.05  H Specify
on RFQ		  Specify
on RFQ		 Specify
on RFQ 		  PDF
 WG17 10.00-15.00   1.05   E Specify
on RFQ		  Specify
on RFQ		 Specify
on RFQ 		  PDF
 WG17  10.00-15.00   1.05  H Specify
on RFQ		  Specify
on RFQ		 Specify
on RFQ 		 PDF
 WG18 12.40-18.00   1.05  E Specify
on RFQ		  Specify
on RFQ		  Specify
on RFQ		 PDF
 WG18 12.40-18.00    1.05  H Specify
on RFQ		  Specify
on RFQ		  Specify
on RFQ		 PDF
 WG19  15.00-22.00   1.05  E Specify
on RFQ		 Specify
on RFQ 		 Specify
on RFQ 		  PDF
 WG19 15.00-22.00    1.05  H Specify
on RFQ		  Specify
on RFQ		  Specify
on RFQ		 PDF
 WG20 18.00-26.50   1.05   E Specify
on RFQ		  Specify
on RFQ		  Specify
on RFQ		 PDF
 WG20  18.00-26.50  1.05   H Specify
on RFQ		  Specify
on RFQ		 Specify
on RFQ		 PDF
 WG21  22.00-33.00  1.05   E Specify
on RFQ		 Specify
on RFQ 		 Specify
on RFQ 		 PDF
WG21 22.00-33.00  1.05   H Specify
on RFQ		  Specify
on RFQ		 Specify
on RFQ 		  PDF
 WG22  26.50-40.00  1.05   E Specify
on RFQ		  Specify
on RFQ		 Specify
on RFQ 		  PDF
WG22  26.50-40.00  1.05   H Specify
on RFQ		  Specify
on RFQ		 Specify
on RFQ 		 PDF
